Источники бесперебойного питания для объектов, где нельзя остановиться.
Однофазные и трёхфазные ИБП Kehua и ABSolite — от рабочего места до машинного зала — и системы накопления энергии. Соберите конфигурацию в конструкторе: инженер проверит подбор и подготовит ТКП.
Каждая полоса — серия и диапазон мощностей, который она закрывает. Отметьте нагрузку — светлыми останутся подходящие серии.
0,6 → 1 600 кВА
0,6310301003001 600
Kehua
ABSolite
Диапазоны — по каталогам Kehua и ABSolite. Отметьте нагрузку числом или ползунком: как и в конструкторе, ИБП загружаем не больше чем на 80 %, поэтому нужна модель от 150 кВА (пунктир) — светлыми останутся серии, где такая есть. Выберите серию, чтобы увидеть её карточку.
Двойное преобразование: нагрузка всегда питается от инвертора
Сеть сначала выпрямляется, потом заново собирается в чистое переменное напряжение. Поэтому пропадание сети нагрузка не замечает — батарея уже подключена к шине постоянного тока.
листайте →
Путь энергии: сеть → автомат QF1 → выпрямитель (AC → DC) → шина постоянного тока, к которой подключены АКБ, → инвертор (DC → AC) → автомат QF2 → нагрузка. В обход преобразователей идут статический байпас (при перегрузке или аварии) и сервисный байпас (ручной, для обслуживания).
Норма
Сеть → выпрямитель → инвертор → нагрузка. Батарея в это время подзаряжается.
Сеть пропала
Энергию на шину отдаёт АКБ, инвертор продолжает работать без переключения.
переход на батарею · 0 мс
Байпас
При перегрузке или аварии статический ключ переводит нагрузку на сеть. Сервисный байпас — для обслуживания без отключения потребителей.
05 · Модульность и N+1
Модульный ИБП растёт вместе с объектом
Модульные серии каталога закрывают 20–1 600 кВА: мощность набирают силовыми модулями в одном шкафу, а лишний модуль даёт резерв.
NNNN+1
Четыре модуля несут нагрузку, пятый — резерв. Откажет любой — нагрузка останется на остальных, а модуль заменят без отключения.
Горячая замена модулей

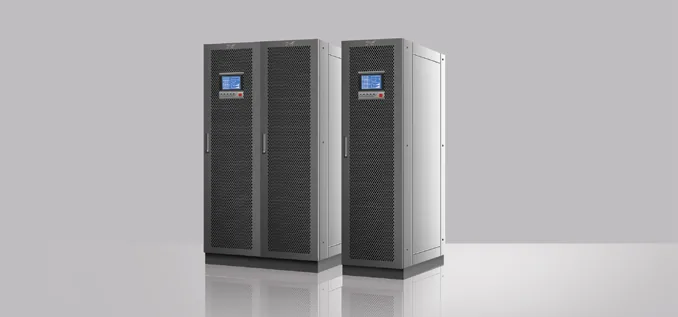

Силовой модуль вынимают и ставят без отключения нагрузки. У Kehua MR33 модули на 30, 50, 100 и 200 кВА, у ABSolite MODA — на 10, 20, 25, 50, 60 и 100 кВА.
по данным производителя: каталог Kehua, с. 24–26; презентация ABSolite, с. 13–16; мощности модулей — таблицы моделей
Резерв N+1 и N+x
В шкаф ставят на модуль больше, чем нужно нагрузке: если один откажет, остальные продолжат её держать. Kehua MR33 заявляет резерв N+1, ABSolite DL-Modular — N+x.
по данным производителя: каталог Kehua, с. 24–26; презентация ABSolite, с. 20
Спящие модули и ротация
У Kehua MR33 при малой нагрузке часть модулей «засыпает», а работа переходит от модуля к модулю по кругу. У ABSolite DL-Modular наработка модулей выравнивается.
по данным производителя: каталог Kehua, с. 24; презентация ABSolite, с. 20
Параллель и общий батарейный массив
Kehua KR33 300–1200 кВА — до 8 ИБП в параллели, до 9,6 МВА; ABSolite IQ33 — до 8. ABSolite MODA (модули 50–60 кВА) на 200–1 200 кВА работает в параллели с общим батарейным массивом, ABSolite MODA (модули 100 кВА) на 600–1 200 кВА — до 4 ИБП в параллели.
по данным производителя: каталог Kehua, с. 22; презентация ABSolite, с. 15, 16, 18
06 · Батареи
VRLA или LFP: что поставить в батарейный шкаф
Свинцово-кислотные — привычное решение; литиевые LFP занимают меньше места, терпят нагрев и сами следят за каждой ячейкой.
VRLA — свинцово-кислотные
Привычное решение: поддерживаются всеми сериями Kehua, у параллельных ИБП батарея может быть общей.
по данным производителя: каталог Kehua, с. 16–22
Нужен климат: рабочий диапазон узкий, около 20–25 °C, а срок службы сильно зависит от температуры и режимов заряда.
по данным производителя: LFP-презентация ABSolite, с. 2
Большой массив занимает место и требует усиленного пола; разбалансировку и износ батареи точно не увидеть.
по данным производителя: LFP-презентация ABSolite, с. 2
LFP — литий-железо-фосфатные
Кабинеты ABSolite Smart Li работают при 15–35 °C в помещении и до 40 °C без потери эффективности; Kehua KR-RM Li — до +60 °C без повреждения батареи.
по данным производителя: LFP-презентация ABSolite, с. 3; презентация ABSolite, с. 23; каталог Kehua, с. 14
У Kehua S3 и ABSolite Smart Li трёхуровневая система управления (BMS). У Smart Li она следит за каждой ячейкой — напряжение с точностью 3 мВ, температура 0,5 °C — и при аварии отключает кабинет.
по данным производителя: каталог Kehua, с. 37; LFP-презентация ABSolite, с. 4, 6
У Kehua S3 противопожарная защита стоит в каждом модуле, а неисправный модуль отключается сам. У ABSolite Smart Li пожаротушение — в модуле, в кабинете — опция.
по данным производителя: каталог Kehua, с. 36; LFP-презентация ABSolite, с. 11
У Kehua S3 модули меняются горячей заменой. Ёмкость наращивают шкафами: до 15 шкафов Kehua S3, до 16 кабинетов ABSolite Smart Li.
по данным производителя: каталог Kehua, с. 36, 39; презентация ABSolite, с. 23–24
07 · Отрасли
Где нужно бесперебойное питание
ЦОД и серверные
Нагрузка без права на перерыв: модульные ИБП с горячей заменой модулей и литиевые батареи.
по данным производителя: презентация ABSolite, с. 19; каталог Kehua, с. 4
08 · Конструктор
Подберите ИБП за 7 шагов
Конструктор проведёт по шагам: что защищаем, сеть, мощность, размещение, резерв и батареи. В итоге — подходящие модели Kehua и ABSolite рядом и заявка для инженера.
04Размещение — башня, стойка 19″, напольный или модульный шкаф
05Резерв и батареи — N+1, АКБ в корпусе или отдельно, VRLA или LFP
